Gewinde (B/C)

Produktgruppe: Temperatur
Technologie:
• Platin- Widerstandsthermometer
Anwendung:
Messen von Temperaturen in verfahrenstechnischen Anwendungen. Messen in Rohrleitungen, Behältern, mit gasförmigen und flüssigen Medien; z.B. Luft, Dampf, Gase, Wasser, Petrochemische Produkte Messen in Klimatechnischen Apparaten.
Hauptmerkmal:

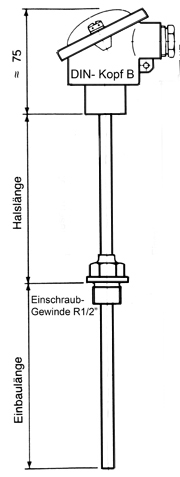

Einschraub- Sensor mit G 1/2 " Gewinde und DIN Kopf mit Kabelverschraubung Standard- Halslänge: - kein Hals oder bis 120 mm (Für Isolierte Rohre) Standard- Einbaulänge: 100, 160, 220, 250, 280, 400 mm Andere Einbaulängen: .................. jede gewünschte Länge lieferbar Sensor- Einsatz je nach Ausführung herausnehmbar und austauschbar
Messbereich:
- 70 °C bis + 200 °C (Chip Sensor) - 70 °C bis + 550 °C (Chip Sensor) - 200 °C bis + 800 °C (max) (Draht Sensor)
Messunsicherheit:
•Klasse A: DIN EN 60751 als Standard, andere auf Anfrage
Kundennutzen:
Präzise Temperaturmessungen mit nach Kundenanforderungen hergestellten Temperaturfühlern in unterschiedlichen Bauformen und Ausstattungen. Dicht geschweißte Sensorkonstruktion für den Einsatz in Überdruck- und Unterdruck- Applikationen. Sensorelement austauschbar ohne Prozessunterbrechung Wahlweise Doppelsensoren für Redundante Messungen. Dreileiter- Schaltung ab Messwiderstand, elektrisch isoliert Verschiedenste Kopfmessumformer wählbar. Lieferung komplett einbaufertig einschließlich Konfiguration Lieferbar einschließlich Messumformern, Messumformer- Gehäusen, Messwert -Erfassung, -Speicherung, -Verarbeitung, Hard- und Software
Einsatz- Bereiche:
Energieerzeugung, Kraftwerkstechnik, Müllverbrennung Tanklager Heizprozesse - Kühlprozesse Chemische und Petrochemische Industrie Verfahrenstechnische Industrie Papierindustrie Metall -Verarbeitung -Veredelung Lüftungs- und Klimatechnik
Ausgangssignal:
Widerstandssignal je nach Sensortyp: PT 100 Ohm, PT 1000 Ohm Zweileiter- Ausgangssignal 4...20 mA entsprechend dem eingestellten Messbereich bei eingebautem Kopftransmitter (1* oder 2*)
Eigenschaften:
Einzel- und Doppel- Sensoren im gleichen Messfühler möglich Genauigkeitsklassen: A(0,15°C), B(0,3°C), 1/3 B(0,1°C), 1/10 B(0,03°C) 3-Leiter- Schaltung Standard (2- und 4- Leiter möglich) Messeinsatz als Rohrkonstruktion = Standard- Industrieausführung Messeinsatz als Mantelelement = Chemieausführung Messumformer Einbau möglich als Klemmstein- Ersatz oder im hohen DIN- Kopf (H- Typ) Doppel- Messumformer Einbau möglich DIN Köpfe: B = Deckel mit 2 Verschlussschrauben DIN Köpfe: BUZ = Klappdeckel mit Schraubverschluss DIN Köpfe: BUS = Klappdeckel mit Schnappverschluss DIN Köpfe: BUZH = Klappdeckel (hoch) mit Schraubverschluss DIN Köpfe: BUSH = Klappdeckel (hoch) mit Schnappverschluss wechselbarer oder fester Messeinsatz
Technik:
Schutzrohrmaterial: 1.4571 oder andere Edelstähle Halsrohrmaterial: 1.4571 oder andere Edelstähle Schutz- Hals- Rohr Durchmesser: 91, 111, 112, 152 mm Schutzrohr auch abgesetzt (verjüngt) lieferbar Gewinde: R 1/2 ": 1.4571 Edelstahl, oder: G 3/4, G 1, M 18 Messeinsatz: austauschbar vor Ort, federbelasteter Einbau Messwiderstand elektrisch isoliert vom Schutzrohr als Dreileiter- Schaltung ab Messwiderstand DIN- Kopf nach 43729 aus Alu- Druckguss Elektrischer Anschluss: M20 * 1,5, andere auf Anfrage Umgebungstemperatur DIN Kopf: 100 °C (85°C mit Messumformer) Einsatzlänge = Einbaulänge + Halslänge + 35 mm (im Kopf)
