| Produktgruppe: Automatische Aufrollsysteme für Industrieschläuche |
- Abfüllanlagen für Fass - oder IBC Behälterabfüllung
- Im Einsatz für Chemikalien, Wasser und Petrochemie
- 50 Jahre Erfahrung mit automatischen Aufrollsystemen in Standard- und Sonderausführungen
- Langlebig, geeignet für härteste mechanische Anforderungen
|
|
|
| Antriebe Feder, Motor, Pneumatik: |
- Federantrieb
Der Federantrieb ist robust, langlebig und einfach zu installieren
Autark, ohne Versorgungsleitungen oder sonstige Peripherie
- Getriebemotor
Bevorzugte Variante bei größeren Schlauchaufrollern
Anders als bei Federantrieben muss nicht gegen die Federkraft abgezogen werden
Auch alternativ als Stillstandsmotor lieferbar
- Pneumatikantrieb
Einsetzbar bei kürzeren Schlauchlängen mit größerer Nennweite
Verschleißfrei und kostengünstig
|
| Schlauchtypen und Anschlüsse: |
- Die Schlauchaufroller sind grundsätzlich einsetzbar mit allen trommelbaren Schlauchtypen
- Standardgewinde: BSP (DIN EN 560), auf Wunsch auch metrisch oder NPT
- Standard Nennweiten von DN 6 bis DN 50 in Längen von 6-40 m, andere auf Anfrage
|
| Kundennutzen: |
- Zuverlässigkeit und Lebensdauer bestimmen die konstruktiven Details der Aufrollsysteme
- Heavy Duty Design mit soliden Schweisskonstruktionen für viele Jahre Einsatz
|
| Applikationen: |
- Abfüllstationen für Endprodukte in der Chemie
|
|
Technik:
|

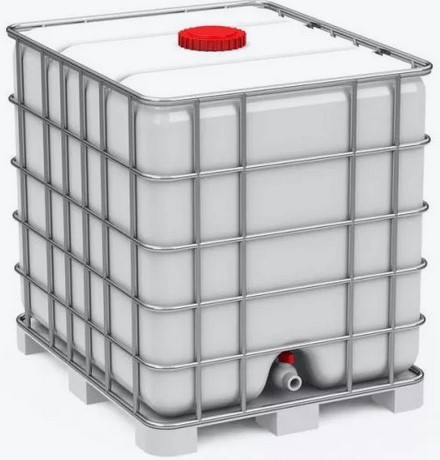

- Für die Abfüllung von Chemikalien in Fässer und IBC werden Füllventile mit Schlauchabrollern installiert
- Grundsätzlich sind diese Anlagen durch die modulare Konstruktion erweiterbar

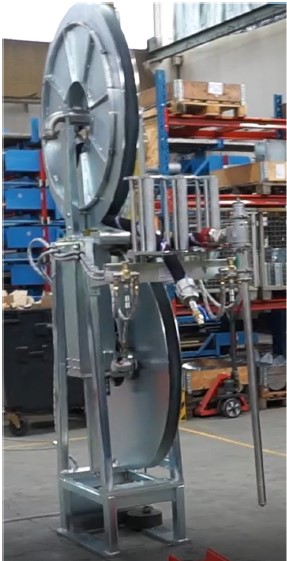

- Die Schläuche sind in Ruhestellung auf den Trommeln aufgerollt

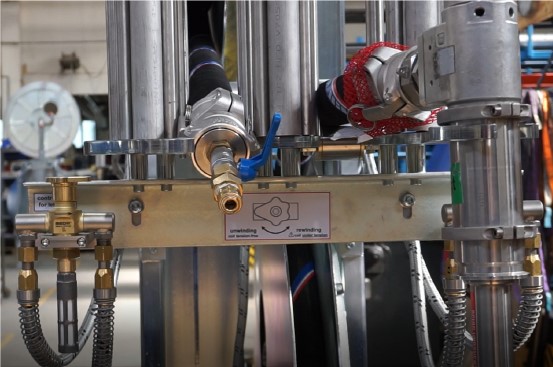

- Am Ende jedes Schlauches ermöglicht eine Kupplung das Aufstecken eines Füllventils aus dem Ventilständer

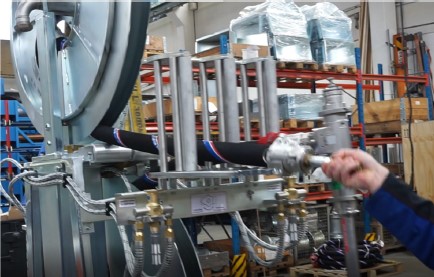

- Das Bedienpersonal zieht manuell den Schlauch zur Abfüllung, der Schlauch rollt leicht ab
Nach der Abfüllung führt das Bedienpersonal den Schlauch mit dem Füllventil zurück zum Ventilständer und der Schlauch rollt sich automatisch zurück auf die Trommel
- Eine Feststelleinheit sorgt in der Arbeitsposition für stabilen Sitz und verhindert ungewolltes Abrollen
- Die Abläufe funktionieren sowohl bei unter Druck stehenden, als auch drucklosen Schläuchen
- Die Trommeln haben einen permanenten Rückzug auf Grund des Druckluftantriebes, eine Druckluftbremse verhindert das unbeabsichtigte Abrollen bei Ausfall der Druckluft
- Führungs- und Leitrollen verhindern ein Abknicken der Schläuche, wenn diese an die Fässer oder IBC´s gezogen werden. Damit wird die Lebensdauer der Schläuche erheblich verlängert
|
|
Konstruktion und Fertigung unter einem Dach
Werk in Ratingen - Mittelstand aus Deutschland
|
