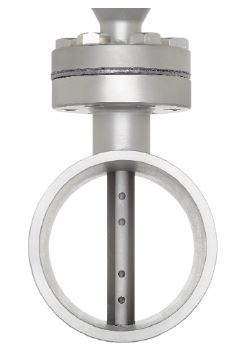

 Staudrucksonde SeitlichStaudrucksonde Strecke
 Staudrucksonde DampfStaudrucksonde HotTab

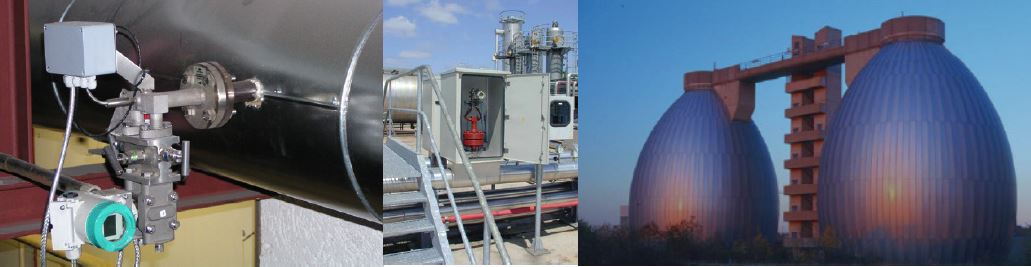

Staudrucksonde Applikation


Die deltaflow Staudrucksonde ist ein Präzisons-Durchflussmesssystem nach dem Differenzdruckprinzip für DampfGas und Flüssigkeiten in Rohrleitungen.

Durch das spezielle Sondenprofil werden bei dieser Differenzdruck- Durchflussmessung höchste Genauigkeit, exzellente Prozesstauglichkeit auch unter schwierigsten Bedingungen bei geringstem Druckverlust erreicht.

Die deltaflow Durchflussmessung wird seit Jahren kontinuierlich weiterentwickelt. Dabei nutzen wir nicht nur unser eigenes Know-How, sondern arbeiten auch mit namhaften Instituten zusammen, z.B. dem Lehrstuhl für Strömungsmechanik der Universität Erlangen, der physikalisch technischen Bundesanstalt, dem Institut für Thermodynamik in München oder dem Fraunhoferinstitut.

Die deltaflow Durchflussmessung revolutioniert das bekannte Differenzdruckverfahren:
Wie die klassischen Primärelemente ist die Mengenmessung robust, zuverlässig mit einem sehr großen Anwendungsspektrum, hat aber eine ganze Reihe von entscheidenden Vorteilen

 Vorteile:
  • Geringerer Druckverlust dadurch geringere Energieverluste
  • Einfacherer Einbau, kein Trennen der Rohrleitung notwendig
  • Geringeres Gewicht auch bei großen Durchmessern
  • Sehr hohe Genauigkeit (deltaflow ab 0,4%)
  • Sehr hohe Messdynamik, je nach Anwendung bis 1:30
  • Höhere Unempfindlichkeit gegen Verschmutzung und Kondensate
  • Geringe Anschaffungskosten auch bei großen Durchmessern
  • Bewährte Grundlagen. Die Durchflussmessung erfolgt mit der deltaflow Staudrucksonde nach den selben Grundlagen wie bei den klassischen Primärelementen (Blende, Venturi, Düse), die Einbindung in Messwertrechner oder in PLS funktioniert also problemlos.
Montage der Staudrucksonden
Die Staudrucksonde wird in einen auf die Rohrleitung aufgeschweißten Stutzen montiert.
Ein Auftrennen der Rohrleitung ist nicht erforderlich. In vielen Anwendungen ist die Montage in 2 h fertiggestellt.
Aufgrund des leichten Gewichtes sind zur Montage keine besonderen Hilfsmittel erforderlich.
Messgenauigkeit der Staudrucksonden

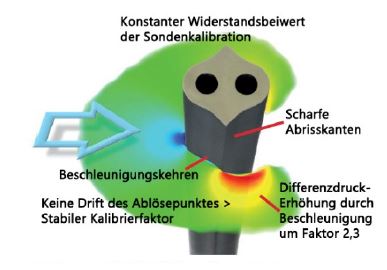

Die Staudrucksonde misst mit einer Dynamik von bis zu 1:30. Sie misst präzise mit bis zu 1 % bei kalibrierten Messstrecken auf Grund der stabilen Abrisskante. PtB bestätigte Genauigkeit. Patentiertes Messsystem, genau, driftfrei, langzeitstabil, zuverlässig.
Keine Messfehler durch Schweißnähte am Sondenquerschnitt.
Die Schweißnähte werden in den messtechnisch unkritischen Kehren der Sondenprofile vorgenommen.
Dadurch beträgt die Fertigungstoleranz an den besonders wichtigen Abrisskanten der Sonde kleiner als 0,025 mm
Im Kraftwerk:
Alle Gasförmigen Medien wie Frischluft, Luft nach LuVo,
Rezi, Rauchgas vor und nach Reinigung.
Auch extrem staubhaltige Medien gemeinsam
mit der Luftspüleinrichtung LSP.
Frischdampf-, MD- und ND-Dampf
Kesselspeisewasser
- geprüft nach PED 97/23/EC mit CEZeichen.
Beachtenswert:
Erhebliche Energieeinsparungen, geringer Druckverlust. Amortisation
der Messungen im Bereich von Dampf und Kesselspeisewasser bereits
nach wenigen Wochen.
Exakte Verbrennungsluftmessungen zur Optimierung von Ausbrand,
Schlackebildung und Wirkungsgrad.
Zuverlässige Abgasmessung, TÜV geprüft und einsetzbar bei
Hochtemperaturmessungen bis über 1200 °C.

In Chemie und Petrochemie:
Messungen in Produktleitungen, Abluft oder Rauchgasen.
Reine, verschmutzte, inerte, aggressive Medien.
Härtetestergebnisse aus wasserdampfgesättigtem
aggressiven, verschmutzten Rauchgas bestanden.
Beachtenswert:
Präzision und Messgenauigkeit sichert Ihre Regelgüte und Produkteigenschaften.
Besonders korrosions- und temperaturbeständige Werkstoffe für „Problemmessungen“.
Alle Transmitter sind Ex- konform und baumustergeprüft bis 690 bar

Wasser- und Abwasserbehandlung:
Messungen von Bio- und Klärgasen mit geringem
Differenzdruck und Druckverlust.
Zuverlässige und langlebige Luftmengenmessung für
Belebungsbecken.
Beachtenswert:
Unempfindlich gegenüber Kondensat und Schmutz, ideal geeignet für
Klärgase.
Langzeitstabil und driftfrei für Luftmengenmessungen.
Messungen von Luft, Wasser, Dampf bei der Klärschlammverbrennung.
