| Produktgruppe: Messdatenerfassung Energieeffizienz Messtechnik - Hallsensoren |
- Energieeffizienz ist ein Grundbaustein für erfolgreiches Wirtschaften
- Energiemanagement ist Ressourcen- und Umweltschutz
- Erfassung aller energierelevanten Messgrößen und Verarbeitung in Software basierten Systemen mit ausgefeilter Berichterstattung der energetischen Zusammenhänge
- Netzqualitätsanalyse
- Netzausschläge und Netzeinbrüche
|
| Technologie: |
- Modulbaugruppen mit eigenständigen Messfunktionen
- Strommessung mit leicht adaptierbaren Hallsensoren
Um den Leiter herum ist ein weichmagnetischer Kern angebracht, welcher durch einen kleinen Luftspalt unterbrochen ist, in dem sich der Hall-Sensor befindet.
Durch den Strom im Leiter wird in diesem Ring ein Magnetfluss erzeugt. Der Hall-Sensor wird ebenfalls von diesem Magnetfluss durchflossen und liefert ein Spannungssignal proportional zum Messstrom.
Dieses Signal wird aufbereitet und zur Verarbeitung weitergeleitet.
Mit dem Hall-Verfahren können je nach Bauart verschiedene Signale
(AC/DC) und Messbereiche abgebildet werden.
Die erreichbare Messgenauigkeit liegt zwischen 0,5 % und 1 %.
|
| Kundennutzen: |
- Der Kunde bekommt ein aufeinander abgestimmtes Komplettpaket bestehend aus:
- Mess- und Verarbeitungssoftware für Energieeffizienz
- Messbaugruppen, erweitert mit Schaltfunktionen für individuelle Freigaben als Potentialfreie Kontakte
- Angepasste Kabelsätze und Sensorik für die Adaption an den zu messenden Prozess
- Individuelle Auswerteprotokolle
- Stationäre oder mobile Lösungen für das Überwachen oder das Aufspüren von Energiepotentialen
- Universell angepasste Systeme für verschiedene Projektgrößen
- Integration der Datenerfassung in das Firmennetzwerk oder Internet
- Leichte Bedienbarkeit über das ausführliche Benutzermenü
- Passwortschutz und LogIn Funktion gegen unbefugte Bedienung
- Komplettlösungen einschließlich Inbetriebnahme und Training
|
| Zielgruppen: |
- Mittlere Unternehmen die keine übergreifende Datenerfassung und Auswertung betreiben oder Teilbereiche in großen Unternehmen
- Unternehmen die schlüsselfertige, leicht zu pflegende Lösungen suchen, die installiert, in Betrieb genommen und geschult werden
- Maschinen- Betreiber mit:
- Druckluftanlagen
- Extrudermaschinen
- Kunststoffverarbeitungsmaschine
- Energieerzeugungseinrichtungen
- Energiebeauftragte
- Betriebselektriker
- Haustechnik / Ressourcenmanager
|
| Lösungen mit AC / DC Hall Sensoren und Spannungsmessklemmen: |
| |

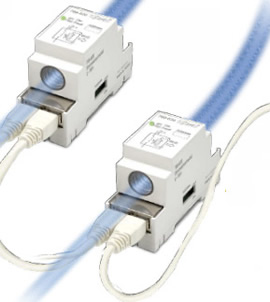

- "Intelligente Klemmen" für Strom und Spannung
- Hall Sensor zum festen Einbau in Spannungsverteilungen
- Anschluss an die Auswerteelektronik digital mittels MODBUS Protokoll
- Messbereiche: DC 0...80 A, DC 0...140 A, AC 0...50 A
- Messgenauigkeit ≤ 0,5% vom Endwert
- DC Spannungsmessungen
- Schaltrelais für potentialfreie Freigabesignale und Digitaleingänge
|
| Eigenschaften der Verarbeitungssoftware: |
- FTP, MODBUC-TCP, e-mail, Web-Server
- OPC (Server + Treiber verfügbar) (Separate Software)
- Berechnung statistischer Werte aus den Messsignalen
- Logische Funktionen, Chargen- Funktion, Skalierung von Eingangssignalen,Mittelwertbildung, Radizierung, Differenzberechnung,
- Grenzwertüberwachung und Schaltung mit potentialfreien Kontakten
- Logbuch- Funktionen, Meldungs- Register, Report- Funktionen
- Speicherung mit Daten- Reduzierung, Ereignis- Datenspeicherung
- Zugriffskontrolle mittels Passwort und ID, Tasten- Sperre
ADMIN und USER – Benutzer Hierarchie
|
| Technik: |
- Ethernet basierte Messtechnik
- Intelligente Klemmen mit Zentralbaugruppe für die Messung und Analyse der Messwerte
- Komplettaufbau in kundenspezifischen Wandschränken
- Mobile Messkofferlösungen für mehrere Verbraucher
- PC für Steuerung und Auswertung mit Sicherungsfunktionen wie USV, Redundanz etc.
- Verteilter Aufbau innerhalb von Gebäuden und Werksteilen
|
