 EMP100 Frontal
WAGO Baugruppen
Energiemesssysteme zur Datenbeschaffung und Energiemonitoring für Auditierungen und den Nachweis der kontinuierlichen Verbesserung der Energieeffizienz im Rahmen von ISO 50001 und ISO 50003 erfordern eine passende Auswertesoftware.
Zur Bestätigung der fortlaufenden Verbesserung der energiebezogenen Leistung sind mobile und Messungen der Energieströmen erforderlich.
Die Auswertesoftware stellt alle Energieströme dar und liefert die Daten für das Energieaudit und ergänzt damit die industriell aufgebauten Messlösungen zur Erfassung von Energien in allen industriellen Formen.

Produktgruppe: Messdatenerfassung Energieeffizienz Messtechnik - Software MCPS und MCON
Technologie:
  • Softwarepaket für Messdatenerfassung im Rahmen von Energie Management Projekten nach ISO 50001 ISO 50003
  • Die aufbereiteten Daten bilden die Basis für das Energiemanagementprogramm und die Energieziele
  • MCON: Automatisches Messwerterfassungssystem auf der Basis von WAGO- Messklemmen System 750
Anwendung:
  • Ein Energiemanagementsystem (EnMS) dient der systematischen Erfassung der Energieströme und als Basis zur Entscheidung für Investitionen zur Verbesserung der Energieeffizienz.
  • Das EnMS ist Voraussetzung für Energie- Stromsteuerermäßigungen
  • Die Software ermöglicht die übersichtliche Darstellung des Energieflusses und seine Dokumentation über einen längeren Zeitraum.
  • Darstellung und Auswertung von Online- und Offline- Daten
  • Komprimierung, Langzeitarchivierung, Datensicherung
  • Ausdruck von Protokollen
Hauptmerkmal:
  • Vielkanal Messdatenerfassungs-Software MCPS
    • Spezielle Auswertungen und Anzeigen für die Energieeffizienzbetrachtung.
    • Darstellung der Verbräuche über Stunden, Tage, Wochen, Monate.
    • Zusammenfassung beliebiger Kanäle (Sammelverbräuche),
    • Analysen und Berichte über einen beliebigen Zeitraum mit unterschiedlichen Ressourcentypen
    • Report mit Strom-, Gas- und Wasserverbrauch für eine bestimmte Kostenstelle
    • Kostenberechnung über die Verbräuche.
    • Kundenspezifische Berechnungen in Abhängigkeit von anderen Prozessparametern und Maschinendaten
    • Alarmüberwachung
    • Prozessmonitoring
  • Einfache Einbindung für WAGO System 750
    • Direkter Treiber mit automatischer Klemmenerkennung
    • Umrechnung der Registerwerte in physikalische Werte
      • Strom, Spannung, Leistung, Energie, etc
    • Skalierung pro Kanal auf physikalische Größen
    • Ansteuerung von Ausgabebaugruppen
      • Digitale Ausgänge / Schaltfunktionen
      • Analoge Ausgänge / Anzeiger, Stellglieder
    • WAGO Controler
      • Speicherung auf SD Karte
      • Upload auf FTP Server
      • WLAN Verbindungsansteuerung
      • Verschlüsseltes Format (Manipulationssicher)
  • Projektkonfiguration
    • Tabellarische Verwaltung aller Messkanäle
    • Kombination der verschiedenen Messgeräte
    • Umfangreiche Einstellmöglichkeiten und Kommentare
    • Alarmmonitoring, Aktionenverwaltung (Ausgänge, SMS)
    • Mathematische Berechnungsfunktionen
    • Ausgabekanäle und Merkerfunktionen
  • Visualisierung
    • Verschiedene Fenstertypen kombinierbar
    • Text- Balken- Trend- Profil- Ressourcenfenster
    • Kanalgruppenverwaltung und Anzeuge

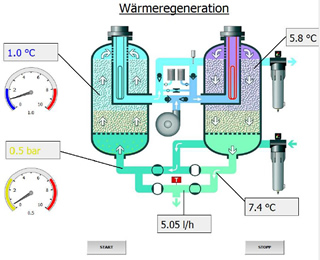

    • Prozessfenster mit Bitmaps von der Anlage
    • Darstellung historischer Werte während der Messung
    • Cursor für Analysen und Zoom
  • Ressourcenanalyse
    • Aufsummierung aller Verbrauchswerte - beliebige Zeitintervalle
    • Anzeige der Intervalle pro Stunde, Tag, Woche, Monat, Jahr
    • Zusammenfassungen von Werten auf Summenbalken
    • Unterstützung von Zählerwerten mit Nulldurchgang / Übertrag
    • Kundenspezifische Berichte
  • Alarmüberwachung im Online- Betrieb
    • Onlineüberwachung aller Kanäle und Alarmlevel
    • Alarmbestätigung durch Benutzer
    • Speicherung der Alarme und deren Bestätigungen
    • Alarmaktionen: Meldung, SMS, Email, Scvhaltausgänge, Skript-Abläufe starten
  • Performance Auswertungen einzelner Produktionsteile
  • Kundenspezifische Reports
  • Integrierter Webserver
  • SMS- / E-Mail-Versand
  • Umfangreiche Mathematik
  • Trend-, Numerik-, Digital-, Analog-, Balken- Listen- Anzeige
Energie-Messkoffer: Betriebsarten
  • Autarke Aufzeichnung mit Energiekoffer
    • Eigenständige Datenaufzeichnung auf SD-Karte ohne PC und Netzwerk.
    • Angeschlossene Klemmen werden automatisch erkannt und in physikalische Werte wie Temperatur, Spannung, Leistung usw. umgerechnet.
    • Daten werden verschlüsselt gespeichert.
    • Datenauswertung (Tabelle, Trends, Balkendarstellung, Kostenanalyse, etc.) erfolgt mit der PC-Software MCPS.
    • Export nach Excel möglich.
  • Energiekoffer am Firmennetzwerk angeschlossen
    • Funktionalität wie oben
    • Zusätzlich automatische Weitergabe der Daten über ein Netzwerk an einen FTP-Server
    • Oder per GSM-Modem an einen Provider.
    • Somit können Daten von verschiedenen Orten zentral zusammengefasst werden.
  • Energiekoffer mit direkt angeschlossenem PC
    • Onlinemessung mit PC und MCPS.
    • Daten werden direkt visualisiert auch mit umfangreichen Prozessbildern.
    • 200 Geräte können zeitgleich erfasst und die Daten kombiniert werden.
    • Umfangreiches Alarmmonitoring mit Schalten von Ausgängen. Integration anderer Messgeräte
Schaltschrank-Festinstallation: Betriebsarten
  • Autarke Aufzeichnung bei Festinstallationen
  • Eigenständige Datenaufzeichnung auf SD-Karte ohne PC und Netzwerk.
  • Automatische Weitergabe der Daten über ein Netzwerk an einen FTP-Server oder per GSM-Modem an einen Provider.
  • Datenauswertung (Tabelle, Trends, Balkendarstellung, Kostenanalyse, etc.) erfolgt mit der PC-Software MCPS.
  • Export nach Excel möglich.
  • Onlinemessung bei fest angeschlossenem PC
  • Daten werden direkt visualisiert auch mit umfangreichen Prozessbildern.
  • 200 Geräte können zeitgleich erfasst und die Daten kombiniert werden.
  • Umfangreiches Alarmmonitoring mit Schalten von Ausgängen. Integration anderer Messgeräte
Kundennutzen:
  • Alle Daten zur Realisation von Energie Messaufgaben in einem Software Paket integriert
  • Transparenz über verschiedene Produktionseinheiten hinsichtlich des Energiebedarfs und der Energieverteilung
    • Strom
    • Kälte (eingesetzte elektrische Energie - erzeugte Kälteenergie)
    • Wärme
    • Druckluft
    • Beleuchtung
  • Automatischer Betrieb mit Energie Messkoffer
  • Komplexe Lösungen sind einfach zu realisieren, Lieferung auch komplett mit Konfiguration und Inbetriebnahme
Technik:
  • Kompatibel zu WINDOWS 2000 / XP
  • Pentium PC ab 1,2 GHz
  • Super VGA 1024 * 768 Punkte

Eigenschaften abhängig vom jeweiligen Modellcode der Geräte gemäß Spezifikation.
Geschützte Markennamen oder Warenzeichen unterliegen uneingeschränkt den Besitzrechten der jeweiligen Eigentümer.
Eine Nennung dieser Namen bedeutet nicht, dass Markenzeichen durch Rechte Dritter nicht geschützt sind.
