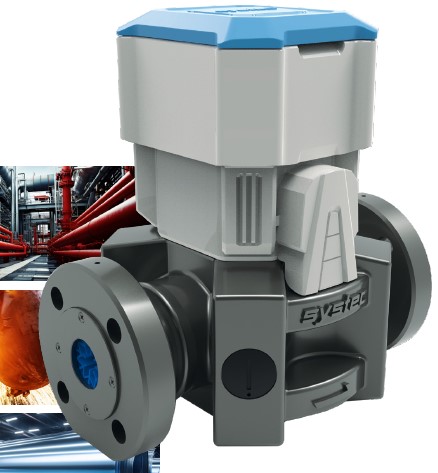

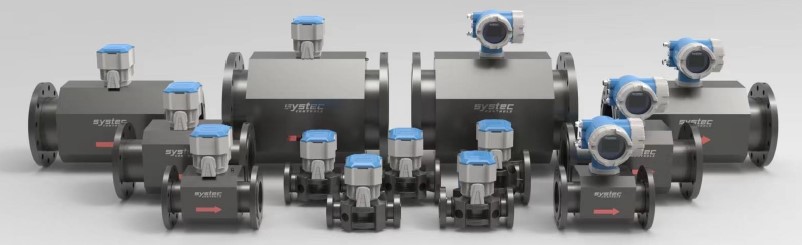

deltawaveSUV von systec Controls ist der Universal InLine Ultraschall Durchflußmesser für Gase und damit der perfekte Ersatz für mechanische Zählwerke.
Durch den energielosen Messwertabgriff benötigt das Messgerät keine "Antriebsenergie" um den Messwert zu erfassen.
deltawave Geräte arbeiten nach der hochgenauen driftfreien Ultraschalllaufzeit-Methode (Time-of-flight).
Die Ultraschallwandler befinden sich als Mehrpfadmessung innerhalb des Messrohres, Druckverluste sind praktisch nicht vorhanden.
Integrierte Druck- und Temperatursensoren ermöglichen die unmittelbare Umrechnung des Volumens in Normvolumenwerte.
Das Messgerät kann entweder nur mit der eingebauten Batterie als VorOrt- Anzeige oder mit Stromversorgung als Durchflussmessgerät mit Messwertausgang betrieben werden.
Besondere Vorteile des Messverfahrens:
  • Hochgenaues Laufzeitdifferenzmessverfahren ohne bewegliche Teile
  • Kompatibel zu bestehenden mechanischen Gaszählern in Dimension und Messbereich
  • Kurze Einlaufstrecken
  • Integrierte Echtzeit Druck (4 bar) - und Temperaturmessung zur Normvolumenbestimmung
  • Große Messdynamik von 1:100 zwischen Min- und Max Durchfluss mit Klasse1 (optional 0,5)

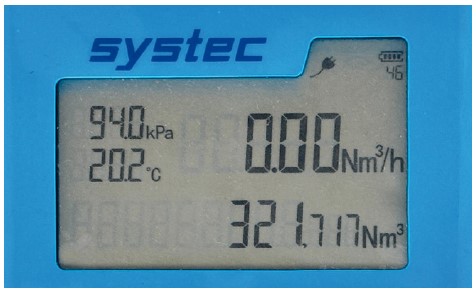

  • Display für Druck, Temperatur, Volumen, Normvolumen und Summenzähler (Datenlogger)
  • Datenspeicher: 1h-Werte- 60 Tage / Tageswerte 11 Jahre (auslesbar über RS485)
  • 4- Tastenbedienung, verplombt für sichere Abrechnungsmessungen
  • Lieferung komplett parametriert, einbaufertig
  • Akkupack für > 4 Jahre Anzeigebetrieb ohne Messwertausgang
  • Externe Versorgung: 5 ... 26 VDC
  • Digitale Schnittstelle (optional): RS485, MODBUS-RTU, NB, IOT, GPRS
  • Anslogausgang (optional): Kompensierter Durchfluss in Nm³/h als 4...20 mA (passiv)
  • Durchflussmessung von DN25 bis DN300 für Erdgas, Propan, Butan, LPG, Luft, Stickstoff und andere Gase
  • Mediumstemperatur -25°C bis +60°C
  • Ex- Schutz: Ex ic Zone 1 CNEX, IEC (in Vorbereitung) ATEX (in Vorbereitung)
  • Einsatzbereiche (Beispiele)
    • Stadtgas
    • Erdöl, Metallurgie und Chemieanwendungen
Messtechnik Details und integrierte Funktionen:

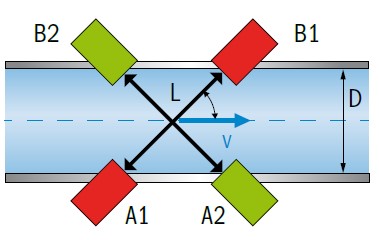

  • Ein Ultraschallimpuls mit kodierten Signalpaketen wird in Strömungsrichtung, ein zweiter gegen die Strömungsrichtung gesendet. Die kodierten Signale werden vom Schallwandler auch in starkem Rauschen erkannt und ausgewertet. Der Schallimpuls kommt mit der Strömung schneller voran, als gegen die Strömung, und benötigt daher unterschiedliche Laufzeiten.
    Aus der Laufzeitdifferenz wird mit Hilfe der Profilkorrektur durch digitale Signalprozessoren die Geschwindigkeit des Mediums bestimmt.
  • Messwertverarbeitung mit Kalman-Filter Methoden zur Beurteilung nach stochastischen Modellen. Damit wird die Messgenauigkeit um zusätzliche numerisch bechnete Messdaten ergänzt.
Gas- Durchflussmessung für Luft, Stickstoff, Erdgas und weitere Gase:
  • Von DN25 bis DN700 bei C-Stahl und VA-Stahl Leitungen von -40 bis + 150 °C
  • Mediumsdruck je nach Rohrdurchmesser @ >=  5 bar / 10 bar / 15 bar
  • Strömungsgeschwindigkeiten 0,01 ... 35 m/s mit 1 ... 3 % Genauigkeit vom Messwert
    (bis 0,5 % bei Feldkalibration)
  • Gasmessung mit frequenzgesteuerten Messsignalen und daran angepassten Dämpfungssignalen
    zur Unterdrückung der Effekte von Verzerrung und "Ringing"
Nennweite
(mm)
 Modell Messbeginn
m³/h
Messbereich
m³/h
 Klasse ± 1%  Klasse ± 0,5%  Pfade
 25 (1″)  DN25  0,5   1 ... 50    1 ... 50    2
 32 (1″)  DN32  0,5   1 ... 70    1 ... 70    2
 40 (1″)  DN40  0,5   2 ... 130    2 ... 130    2
 50 (2″)  DN50  0,5   2 ... 220    3 ... 200    5 ... 180  2
 80 (3″)  DN80  1,2   5 ... 550    5 ... 500   10 ... 450  2
 100 (4″)  DN100  2,0  12 ... 800  12 ... 800   20 ... 700  4
 150 (6″)  DN150  4,5  15 ... 1700  15 ... 1700    4
 200 (8″)  DN200  9,0  27 ... 3000  27 ... 3000    4
 300  DN300  12  70 ... 7000  70 ... 7000    4
