| Produktgruppe: Datenerfassung - Bildschirmschreiber |
Anwendung: Erfassung Darstellung und Verarbeitung von Prozessdaten der Industrie
|
- Papierlose universal Messdatenerfassung
- Erfassen von Messwerten als mA, Spannung, Pt-Sensoren, Thermoelemente
- Schalttafel Einbaugerät (lässt sich ideal in unsere Robustgehäuse einbauen für mobile Anwendungen)

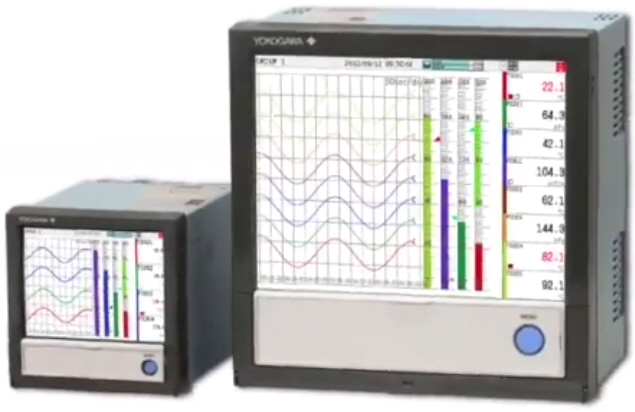

- DIN Fronttafel- Maß 144 * 144 mm und 288 * 288 mm
- Skalierbare Eingangsmodule für bis zu 100 Messkanäle
- Tastbildschirm für intuitive Bedienung (LCD)
- Messwertspeicher und ETHERNET Anschluss für PC und SPS Systeme
|
| Hauptmerkmal: |
- Papierlos, ohne Verbrauchsmaterial
- Messinterval ab 100 ms
- Großes nicht flüchtiges Speichermedium

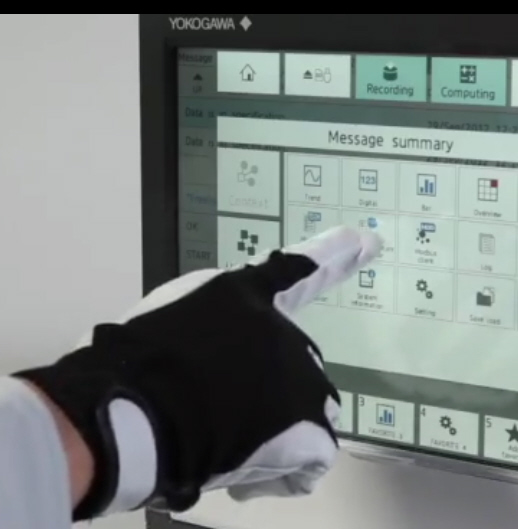

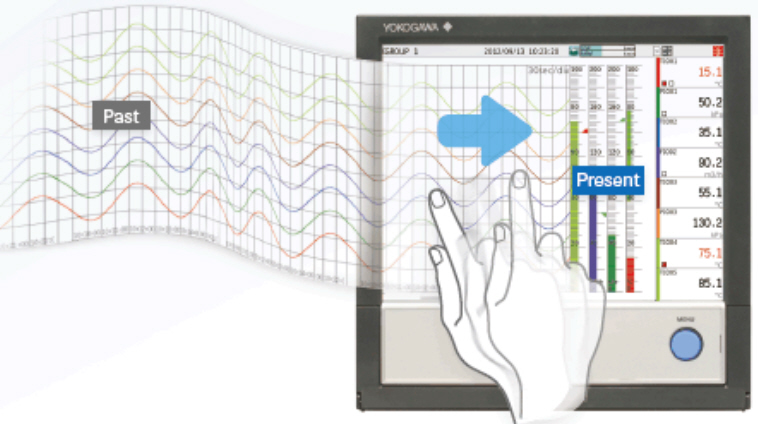

- Touchscreen mit "wischen/ziehen/dehnen" mit Fingern oder mit Handschuhen

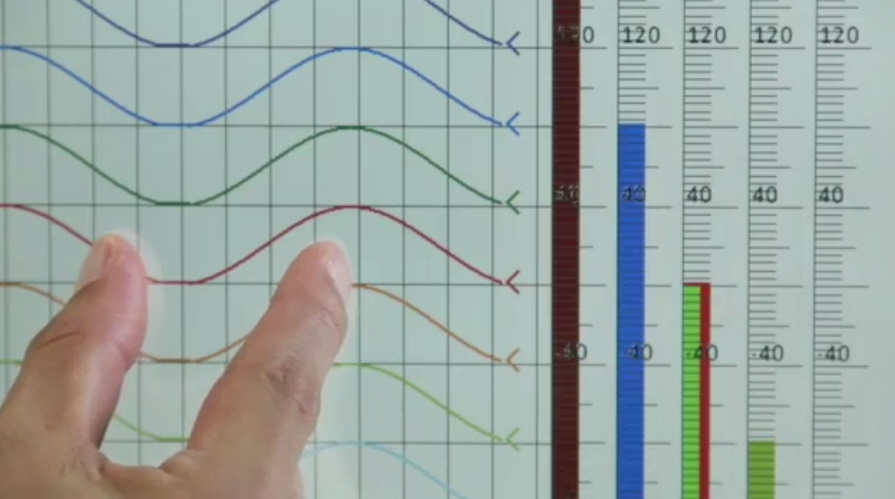

- Ein- oder Auszoomen in der Zeitachse mittels zwei Fingern

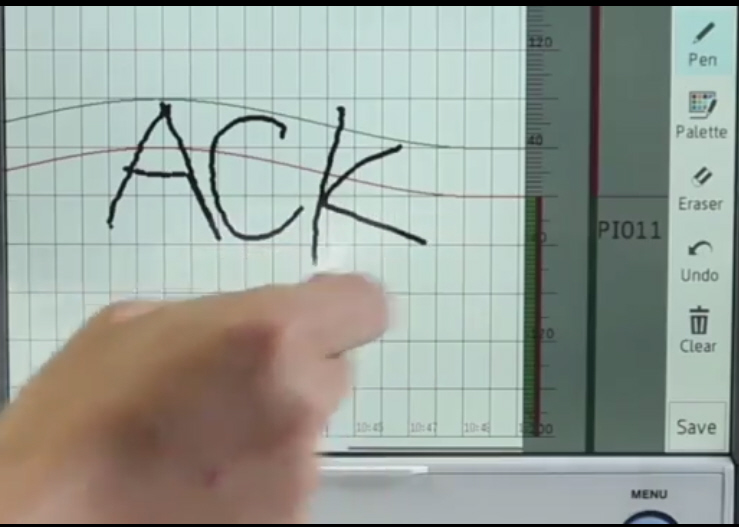

- Schreiben handschriftlicher Meldungen mit Stift oder Fingerkuppe in versch. Farben

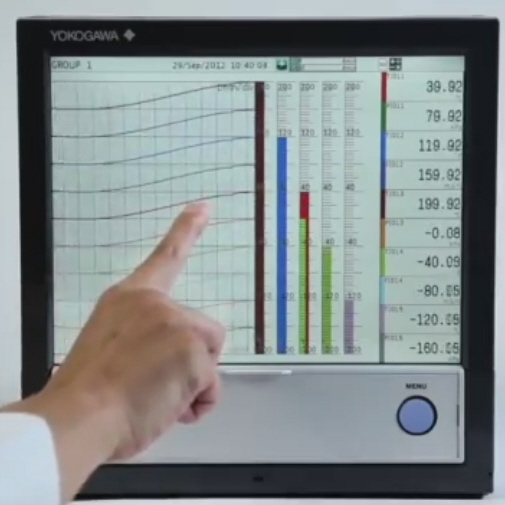

- Skala innerhalb des Graphen verschieben, um Details darzustellen
- Favoritendisplays wählbar und abrufbar
- Darstellung von Mess- und Grenzwerten
- Online mathematische Messwertverarbeitung für statistische Zwecke
|
| Kundennutzen: |
- Front in IP 65 geeignet für industrielle Einsatzfälle
- Universal Eingangskanäle
- Leichte Bedienbarkeit über das Symbolmenü
- Passwortschutz und LogIn Funktion gegen unbefugte Bedienung
- Helles brilliantes Display mit großem Ablesewinkel
- REPORT Funktion direkt in EXCEL Datenblätter mit Kunden- Template
- Sicheres binäres Datenformat CRC geschützt oder Textformat
|
| Eigenschaften: |
- FTP, DHCP, MODBUC-TCP, SNTP (Client / Server), e-mail, Web-Server
- Direkte Druckerausgabe ohne zusätzlichen PC
- REPORTS im PDF Format oder automatisch in EXCEL Templates
- OPC (Server + Treiber verfügbar)
- Standard Visualisierungssoftware
- Berechnung statistischer Werte aus den Messsignalen
Logische Funktionen, Chargenfunktion, Skalierung von Eingangssignalen,
Linearisierung mit max 16 Segmenten, Mittelwertbildung, Radizierung, Differenzberechnung,
- Grenzwertüberwachung und Schaltung mit potentialfreien Kontakten
- Logbuch- Funktionen, Meldungs- Register, Reportfunktionen
- Event- Action (Ereignis- Reaktions-) Funktion zu Steuerungszwecken
- Speicherung mit Daten- Reduzierung, Ereignisspeicherung auch als Ringspeicher
- Zugriffskontrolle mittels Passwort und ID, Tastensperre
- ADMIN und USER – Benutzer Hierarchie
- Tastaturanschluss
- Optionaler VGA Ausgang für Beamer etc
|
| Technik: |
- DIN 144 * 144 mm Frontmaß: 10 / 20 / 30 Messkanäle
- DIN 288 * 288 mm Frontmaß: 10 / .... / 100 Messkanäle
- Messintervalle: 100 / 200 / 500 ms 1 / 2 / 5 s
- Serielle Schnittstellen (MODBUS)
- USB Schnittstelle
- Warnsummer integriert
- Fail Ausgang optional
- Versorgungsspannung: Universal 90-132 bzw 180- 240 VAC
- oder optional 24 VDC (21,6 ... 26,4 VDC)
- Speicherung auf CF- Karten bis 32 GB ( siehe Liste )
- Schutzart der Frontseite IP 65
|
