OxyOne - Universalsystem

19 Zoll Steuerungssystem für den automatisierten Betrieb einer Prozessinertisierungsanlage.

OxyOne Messumformer / Steuerung
Als Wandgehäuse oder als 19 Zoll Rack bzw als Schalttafelgerät für die Montage in der Schaltschranktür

Sauerstoffmessung mit Probennahmesystem

Probennahmesysteme werden immer dann eingesetzt, wenn die Prozessbedingungen hinsichtlich Temperatur, Druck, Feuchte oder Verunreinigungen einen InSitu Einsatz des Sauerstoffsensors nicht zulassen
Probennahmesysteme können mit allen verschiedenen Messumformern zusammen eingesetzt werden, auch in SIL 2 Anwendungen. Die Probennahmesysteme werden je nach Applikationsbedingungen ergänzt durch Filter, Wäscher und Kühler.

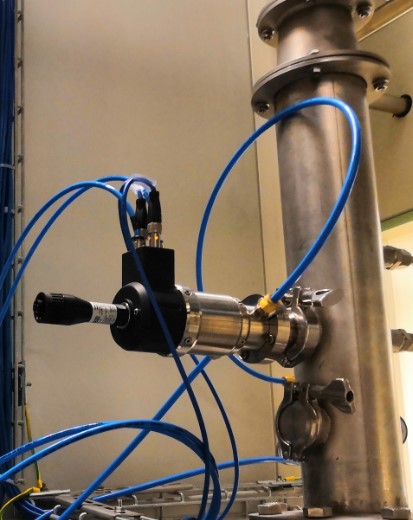

Sauerstoffmessung mit Wechselarmatur zur Montage des Sensors

Der Sauerstoffsensor kann in der Abluft- oder Umluftleitung montiert werden, wenn Druck, Temperatur, Feuchte
und Verschmutzungen es zulassen.
In der Prozesswechselarmatur wird der Sensor OC-200 eingesetzt

Die Arbeitsbedingungen des Sensors von -20 ... + 50 °C, drucklos, nicht kondensierend, sind entscheidend für diese
Auswahl der Montageform.
Mit der Wechselarmatur hat der Bediener jederzeit die Möglichkeit, den Sensor zu warten, kalibrieren oder zu wechseln.
In der Wartungsposition der Armatur ist der Sensor zurück gezogen und die Armaturenspitze verschlossen.
InSitu montierte Sensoren können mit allen verschiedenen Messumformern zusammen eingesetzt werden,
auch in SIL 2 Anwendungen

Sauerstoffmessung mit InSitu Montage des Sensors

Der Sauerstoffsensor kann in der Abluft- oder Umluftleitung montiert werden, wenn Druck, Temperatur, Feuchte
und Verschmutzungen es zulassen.

Die Arbeitsbedingungen des Sensors von -20 ... + 50 °C, drucklos, nicht kondensierend, sind entscheidend für die
Auswahl der Montageform.
Neben der InSitu Montage kann auch die Montage in einem Probennahmesystem mit Prozessgasaufbereitung
gewählt werden.
InSitu montierte Sensoren können mit allen verschiedenen Messumformern zusammen eingesetzt werden,
auch in SIL 2 Anwendungen

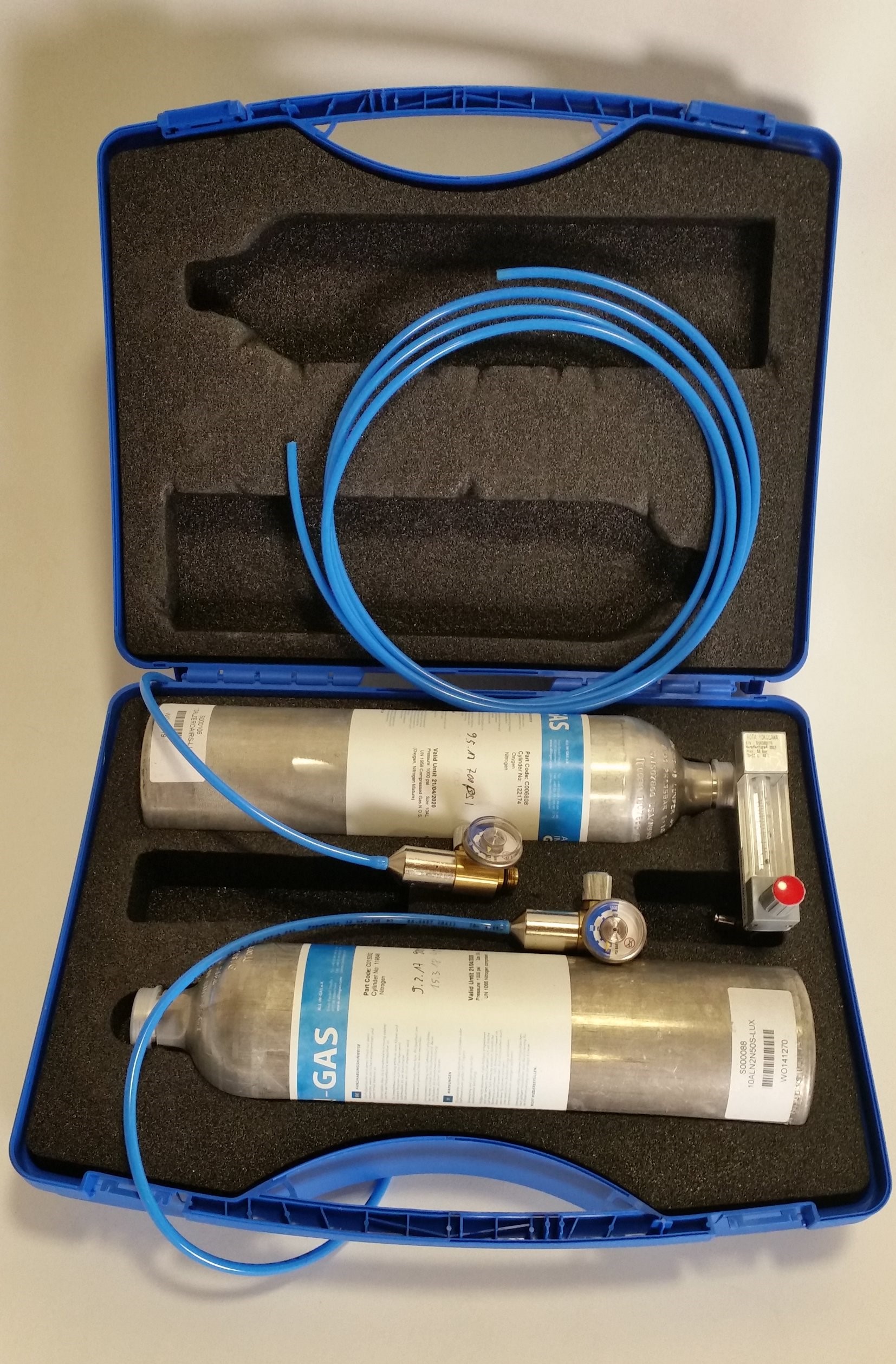

Sauerstoffmessung - Kalibrierhilfsmittel

Kalibriergase mit verschiedenen Sauerstoffkonzentrationen werden benutzt, um die Inertisierungsmessungen
zu verifizieren.

Meist gebräuchliche Konzentrationen sind:

• Reiner Stickstoff mit Reinheit 99,999 %
• Kombinationsgas mit 2 % O² in N²
• Kombinationsgas mit 8 % O² in N²
• Künstliche Luft mit 20,9 % O² in N²
