| Produktgruppe: |
Inertisierungssysteme / Probenaufbereitung
|
| Technologie: |
- Entnahme einer Messgasprobe aus dem Prozess und Aufbereitung zur Sicherstellung eines stabilen, sauberen Probenflusses über den Sauerstoffsensor
|
| Pre Filter: |

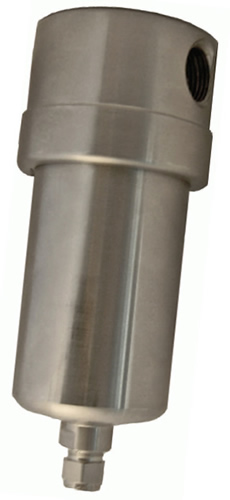

- Der NTRON Edelstahl Prefilter wird benutzt zur Konditionierung des Probengasstromes
- Je nach angeschlossener Durchströmung kann der Filter für zwei unterschiedliche Arbeitsweisen konfiguriert werden
- Entfernung von kondensationsfähigen Flüssigkeitssnebeln
- Entfernung von Stäuben und leichten Partikelfrachten
|
 |
- Einsatz als Filter für Flüssigkeitsnebel
- Eingang: Anschluss 1
- Ausgang: Anschluss 2
- Der Filter wird oberhalb des Prozessbehälters aufgebaut
Zum Behälter hin muss ein Gefälle bestehen
- Die gesammelten Flüssigkeitsmengen können am unteren Ende des Filters abgelassen werden.
- Hierzu besonders geeignet sind automatische Kondensatableiter
Das Kondensat kann damit vollautomatisch in den Abfluss oder geeignete Sammeltanks befördert werden
- Wir liefern automatische Ablaiter sowohl für Unterdruck- als auch für Überdruckanwendungen
|
| |
|
 |
- Einsatz als Partikelfilter
- Eingang: Anschluss 2
- Ausgang: Anschluss 1
- Entfernt moderate Mengen an Stäuben oder Partikeln
- Die große äußere Oberfläche des Filters nimmt einige Partikel auf und dient somit als ideale Reinigungsfläche für das Probengas
- Der Filter wird nach unten ausgetauscht und kann auch leicht gereinigt werden
|
| |
|
 |
- Der grundsätzliche Aufbau
Der Filter wird i.d.R. nahe an der Entnahmestelle angebracht unter Berücksichtigung eventueller dort vorhandener Wäscher oder anderer Hilfsmittel die wir zur Probenaufbereitung empfehlen
- Der Autodrain - Abfluss ist optional
|
 |
- Doppelter Prefilter
- Einsatz bei höheren Anteilen von Feuchtigkeit und Dämpfen im Probengas
- Der doppelte Filter in Serienschaltung wirk wie ein Dampfkondensator
- Anwendbar bis zu 45 ° Probengastemperatur
- Erspart mitunter den Einsatz von wassergekühlten Kondensatoren
|
| Installationshinweise: |
- Alle Leitungen sollten üblicherweise Gefälle aufweisen in Richtung des Tanks oder Prozessbehälters aus dem die Probe entnommen wird.
- Bei Staubapplikationen kann man davon abweichen
- Keine Schleifen, Tiefpunkte in die Leitung einbauen an denen sich Flüssigkeiten sammeln könnten
- Leitungslängen minimieren um Verzögerungszeiten der Messung klein zu halten
- Saubere, glatte Leitungen und Übergänge verwenden
|
| Material: |
|
|
| Filterung: |
- Partikelfilter 90 ... 100 µ (mikron)
|
| Anschlüsse: |
- Probengas Ein- und Ausgang:
- Drain - Abfluss:
|
| Montage: |
- Vertikal montiert mit Haltewinkel
|
